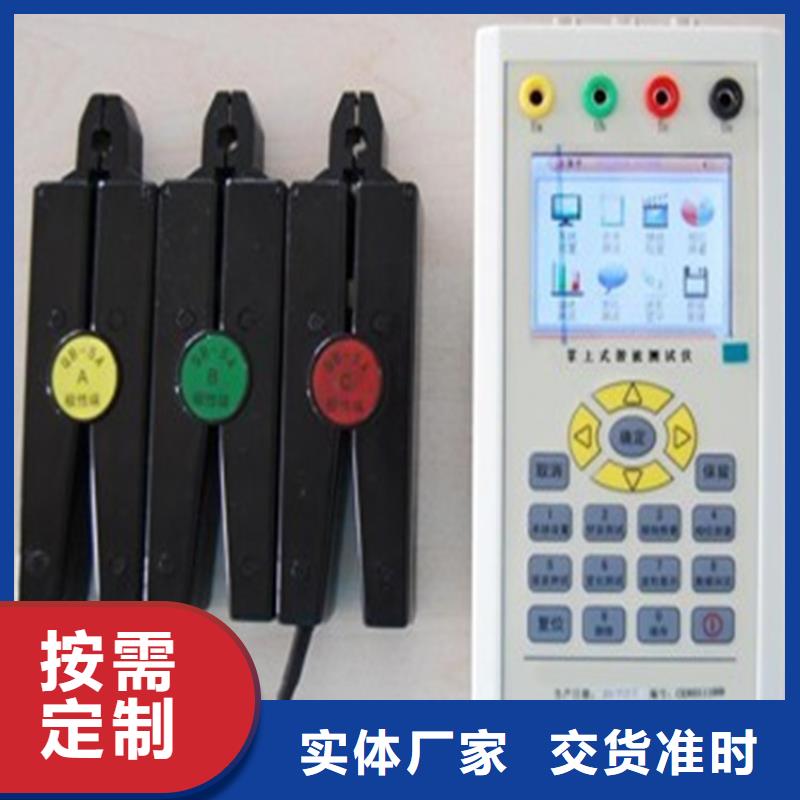

江苏徐州台区识别仪当电表编号、电表量程都设置正确后，单击“确定”键即可保存相关数据。如要放弃保存，可以再次单击“取消”键，便可退出保存页。如果分机发出脉冲电流后，未得到主机发来的应答信息，将显示“该线路未安装主机”的提示信息。如果分机在该界面一开始就未接到有效电力载波数据帧，屏幕左上方将显示“N”符号，此时无法通过点击“确定”键发送电流。在该界面单击“取消”键，将返回主菜单界面。载波测试在分机主菜单界面，通过”键移动光标，使光标选中“2、载波测试”，单击“确定”键，进入载波测试界面也可在主菜单下，直接单击键，进入载波测试界面。图19进入载波测试界面，将红、黑两条分机测试线，歪头一端插入分机接线孔，另一端接入待测线路的单相电源插座或其他易接电处。注意，测试线只能承受AC220V的电压，切记不可将分机测试线接到AC380V或其他高于AC220V的电源中。测试线接好后，分机将显示该线路的交流电压，并开始接收主机发来的电力载波信号。一旦分机接收到完整的主机载波信号帧后，将显示该测试线路的主机编号（也就是变压器编号）被测线路所属相别以及该相线路主机、分机两端所测得的相电压等测试数据。由于数据较多，无法在一屏中完全显示，可以通过键上下翻页查看载波测试下的保存功能与综合测试的保存功能完全相同，请参考。当分机接入待测线路，大约10秒后仍未接收到完整的主机电力载波数据，分机将提示“该线路未安装主机”。在该界面单击“取消”键，将返回主菜单界面。电流测试在分机的主菜单界面下”键移动光标，使光标选中“3、电流测试”，单击“确定”键，进入电流测试界面也可在主菜单下，直接单击“3”键，进入综合测试界面。该界面下的接线方式以及注意事项与“载波测试”完全相同，即红、黑测试线歪头接到仪器的接线孔，表笔端接到待测线路，分机将显示接入线路的交流电压。红、黑表笔之间只能接到AC220V的相电压线路上，切记不可接入AC380V以及其他更高电压等级的线路。一旦进入该界面，分机将发送一组脉冲电流信号。并提示用户，可以再次单击“确定”键再次发送脉冲电流信号。该功能主要是应用于不使用电力载波通讯或不方便使用电力载波通讯的情况下，当分机发出电流脉冲时，借助第三方通讯方式，查询当分机发出脉冲电流后，主机是否接收到了有效脉冲电流信号。如果收到信号，主机将显示发出该信号的分机所在线路的台区及相别信息。
