局部放电检测仪在试验电压下产生局部放电时，经耦合电容Ck产生脉冲电流，由输入单元拾取得脉冲信号。经低噪声前置放大器放大、滤波放大器选择所需频带及主放大器放大（达到所至需幅值）后，在示波屏的椭圆扫描基线上产生可见的放电脉冲，同时也送脉冲峰值表显示其峰值。时间窗单元是选取试验电压每一周期内脉冲峰值表的一段工作时间；并在这段工作时间内将示波屏的相应显示区加亮，它可以避开固定相位的干扰，这是常规的放电量测试方法。用JZF型校正脉冲发生器注入试品CX——已知电量时，调节放大器细调旋钮使放电量表显示的值与注入电量一致，就可以在加电压试验时直接在表上读出被测放电量，无须进行计算，十分方便。试验电压表经电压表电阻R产生试验电压过零标志讯号，可在示波屏上显示零标脉冲，试验电压大小可由KV表显示。结构性说明本仪器为台式机箱结构，仪器操作面分前面板及后背板两部分，各调节元件的位置见图二所示。仪器上、下盖板均可折卸，以便维修。仪器内六块印刷线板QF（前放）、ZF（主放）、FJ1、FJ2（峰检）、WY（电源板）及XS（显示单元）均为插拔式。仪器采用液晶显示器，并从电路设计上挖掘潜力，终使JF－2010多通道成为一种功能多样，使用方便的真正小型化局部放电检测仪。

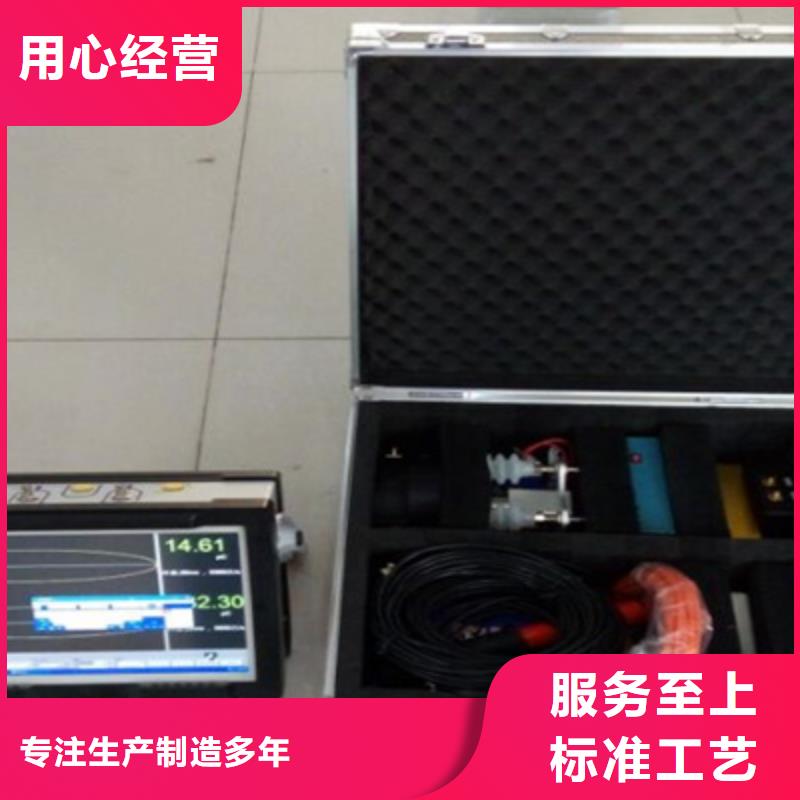

局部放电检测仪局部放电检测流程1)设备连接：连接测试仪的各个部件，固定传感器。开机检测：开机后系统自检，确认各个检测通道正常工作。设置参数：点击【系统设置】，通过设置[存储目录]功能新建一个保存试验数据的文件名，后期所有测量数据均存储在此文件中再返回模块进入测量界面，点击右上角图标可以对测量过程进行详细的参数设置。)连接设备：进入模块后会弹出选择连接设备的对话框，本机有三种连接方式每种方式都可直接连接到试验设备背景检测：连接HFCT传感器，当信号保持稳定时按下【停止】按键，再点击【记录背景，记录下背景值。接入传感器：将HFCT传感器卡在设备的接地线上，根据HFCT上的箭头标识从高频电流互感器的正面（有标牌面）穿入，背面穿出接地。号检测：观察所测波形是否具有周期性，并与背景信号比较，看是否有明显变化)异常诊断：当通过波形模式检测到异常信号时，应对局部放电进行诊断与分析，通过改变测量模式记录和分析信号。9)数据记录：通过仪器的记录功能将数据保存：在首页中的检测记录模块可查看对应的试验数据，以供后期分析。10)生成报告：连接Ty数据线，运行随机附带的报告生成软件，点击导出数据功能，即可将试验过程中所有数据导出到pc端，根据数据库以及图文信息生成巡检报告。检测流程1)设备连接：按照设备接线连接测试仪的各个部件，固定传感器。2)开机检测：开机后，系统自检，确认各个检测通道工作正常。3)设置参数：点击【系统设置】通过设置[存储目录]功能新建一个保存试验数据的文件名，后期所有测量数据均存储在此文件中再返回模块进入测量界面，点击右上角图标可以对UHF测量过程进行详细的参数设置。连接设备进入模块后会弹出选择连接设备的对话框，本机有三种连接方式每种方式都可直接连接到试验设备。5)背景检测：将UHF传感器贴在接地的金属体上（非测量源）。当信号稳定时按下【停止】按键，再点击【记录背景】记录下背景值。可以根据背景值设置背景阈值以虑除噪声干扰等)信号检测：观察检测到的信号，如果发现信号无异常，保存少量数据，退出并改变检测位置继续下一点检测；如果发现信号存在异常，则延长检测时间并记录多组数据，进入异常诊断流程。7)异常诊断：当通过波形模式检测到信号时，应对局部放电进行诊断与分析，观察信号的周期性通过改变测量模式记录和分析信号。8)数据记录：通过仪器的记录功能将数据保存：在首页中的检测记录】模块可查看对应的试验数据，以供后期分析。9)生成报告：连接数据线，运行随机附带的报告生成软件，点击导出数据功能，即可将试验过程中所有数据导出到pc端，根据数据库以及图文信息生成巡检报告。
