想了解变压器绕组变形测试仪产品的更多信息?一部视频,让你轻松get到所有重点!
产品参数
产品价格666/台
发货期限1
供货总量1000
运费说明含运费
小起订1
质量等级0.05
是否厂家
产品材质铝合金
产品品牌青岛天正华意电气
产品规格158
发货城市青岛
产品产地青岛
加工定制
产品型号TH
可售卖地全国
产品重量5
产品颜色
质保时间三年
外形尺寸158
适用领域电力电气
质量认证9000
产品功率6
工作温度45
【天正华意电气设备(合肥市分公司)tianzh3611-83】是一家专业生产制造变压器绕组变形测试仪的厂家。我们追求的不仅仅是变压器绕组变形测试仪的性能,更是希望通过它传达我们对品质生活的热爱和追求。联系人:杨经理,地址:平度市平安路2号

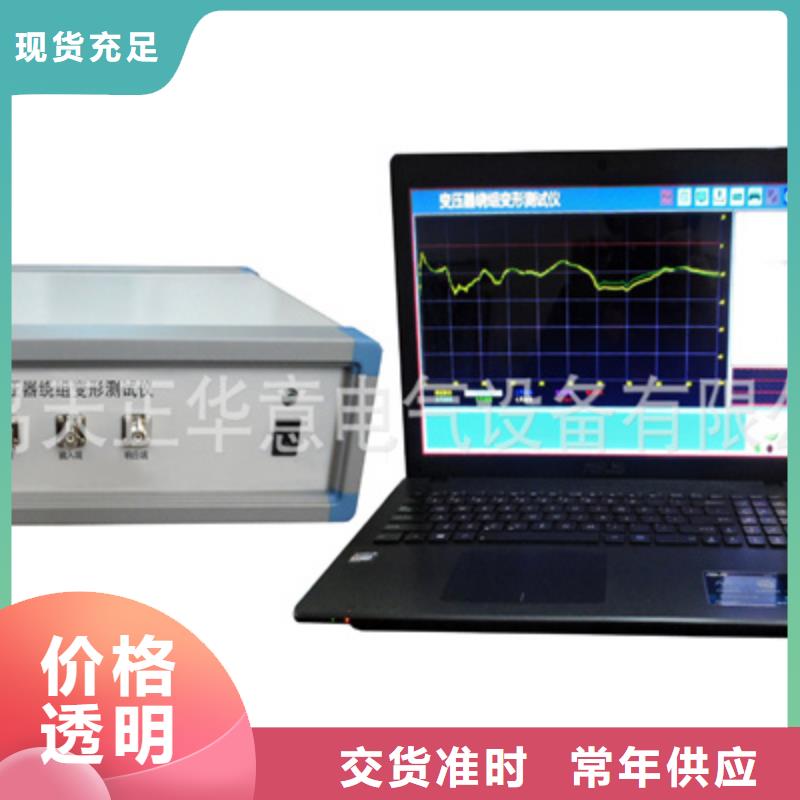

变压器绕组变形测试仪系统测试4.1启动“绕组变形测试系统”程序1)双击桌面上的“变压器绕组变形测试仪” 图标,启动“变压器绕组变形测试系统”程序。2)启动过程完成后,进入标题为“变压器绕组变形测试仪”的主程序界面。(双击屏幕左上角的小图标,便可切换至桌面。测试过程中请不要点击。)软件主界面分为7个组成部分:(A)测试曲线显示区该区域显示测试曲线,横坐标为频率,纵坐标为dB值(幅频测试)或角度值(相频测试)。下方标签包括:曲线类型标签:用于标识当前所显示的内容是“幅频曲线”还是“相频曲线”。 点击该标签,可以在两种类型间进行切换(需硬件支持)。扫描模式标签:用于显示当前扫描模式是线性扫描还是对数扫描,点击该标签,可以在两种模式间切换。起始频率标签:用于显示当前的扫描起始频率,点击该标签,可以在不同的起始频率间切换。终止频率标签:用于显示当前的扫描终止频率。扫描点数标签:用于显示当前扫描的总点数,点击该标签,可以在不同的点数间切换。(B)状态显示区状态显示区显示当前设备的工作状态。(C)操作区操作区有开始和终止两个按钮,该按钮在测试中会根据使用状态轮流显示,停止状态时显示“start开始”,开始状态时显示“stop停止”。在按钮下方有当前状态显示标签,用于显示设备当前的状态:“脱机状态”:计算机工作与脱机状态,只能进行数据读取和打印等功能。“设备连接”:计算机与设备已经连接,可以进行测试。“设备断开”:计算机与设备断开,无法进行测试,一般需重新连接并重启软件。(D)测试参数设置区D区显示参数设置窗口,该窗口用于设置测试参数,分别可以设置绕组接法、待测绕组类别与编号、扫描终止频率等参数。(E)曲线描述区E区显示当前曲线的描述信息,所有标签的颜色代表了与之颜色对应的曲线的描述信息。(F)数据选择区右上角(F)为数据选择区,测试数据采用分级管理,级为变电站名称,第二级为变压器名称,第三级为变压器的绕组类别和编号,一层为已经存在数据,数据名称采用“数据类型@测试时间”的方式显示。该部分显示的数据与(A)区所对应的标签内容相配合,当显示为“幅频曲线”时,数据选择区显示幅频曲线的测试结果,当显示为“相频曲线”时,数据选择区显示相频曲线的测试结果。
变压器绕组变形测试仪 阻抗法PC测试软件的安装如已安装频响法的软件,就可直接使用阻抗法。如果还没有安装,可参照频响法的软件安装步骤。十九、阻抗法PC测试软件的使用界面本仪器除接线外的所有操作均在计算机上完成。检查试验接线正确无误后,启动计算机电源开关,待微机进入正常运行后,再启动主测量单元电源,其电源指示灯应正常显示。如果只对已测量的数据进行分析工作,可不连接和启动主测量单元,只启动计算机就可完成;计算机启动后,双击本仪器执行图标,即进入工作程序。以下介绍软件界面中各个区域的功能。注意:次进入该系统或重新安装该系统,系统将自动进行参数初始化,此时请保持所有仪器电源打开,USB接线无误,该过程可能需要几分钟,请耐心等待。初始化完成后,在以后的使用中将不会出现这个过程。19.1菜单栏进入软件,左上方即为菜单栏,分别有“系统”、“查看”、“设置”和“帮助”四个下拉菜单。下面分别介绍各个下拉菜单的具体功能。19.1.1系统19.1.1.1开始测量,开始进行变压器测试工作,但一般在开始测试前需要设置一些参数,所以建议一般在测量区域(下面会详细介绍)进行开始测试的过程。19.1.1.2分析测试报告,根据当前的测试曲线数据,显示出详细的测试报告,但一般在进行分析报告前需要选择待分析的曲线和显示方式等参数,所以建议一般在曲线分析区域(下面会详细介绍)进行显示分析报告的过程。19.1.1.3连接设备,如果运行此软件的时候未连接USB线,可在确认USB线已连接和测试仪器已通电的情况,选择此项目重新进行连接。建议在确认USB线已连接和测试仪器已通电之后,再运行本软件。19.1.1.4选择无线端口,这个是蓝牙的连接方式的设置。19.1.1.5退出系统,使用完毕可以选择此项目离开。

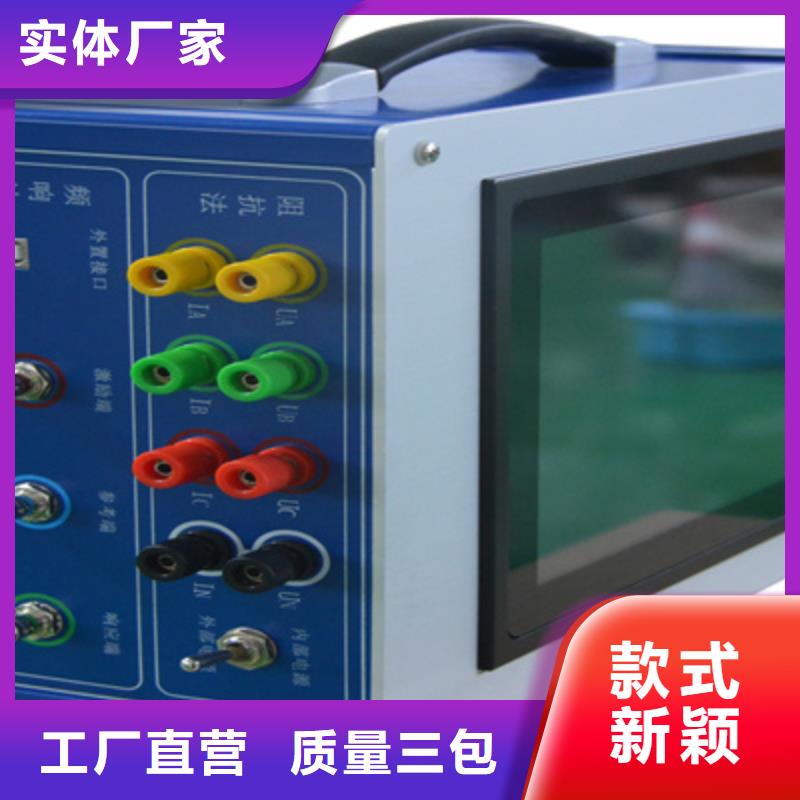

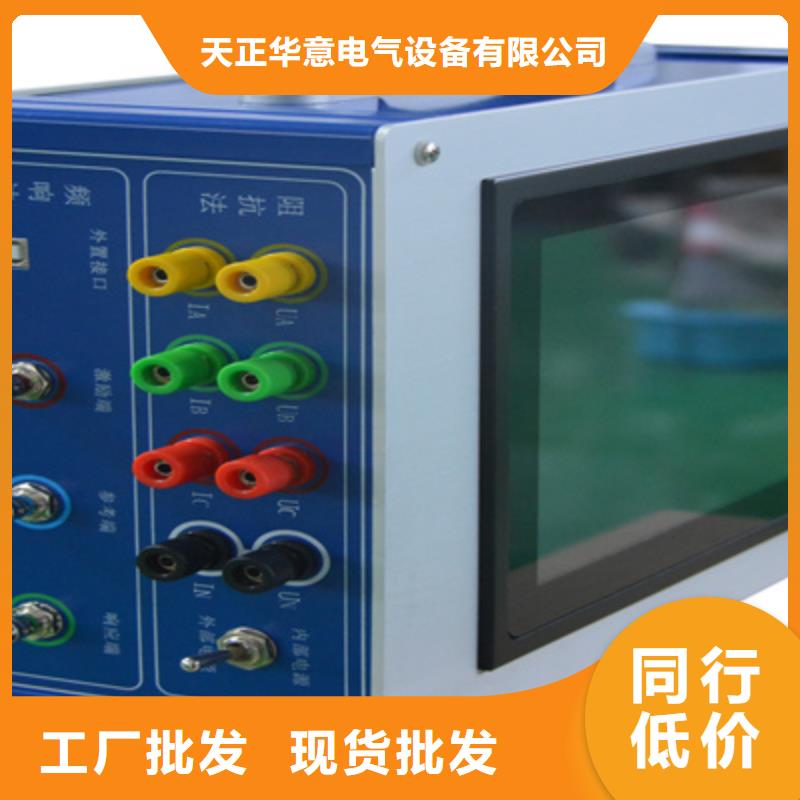

变压器绕组变形测试仪 阻抗法主要技术特点1.采集控制采用高速 高集成化微处理器。2.笔记本电脑与仪器之间通信USB接口,也可使用WIFI和蓝牙连接方式。3.高速双通道16位A/D采样。4.采用三相接线单相测量方式,只需低压侧短接,高压侧一次性接好三相,一次性自动测量即可计算出每相的短路阻抗。5.该仪器可使用内置220V电源,也可使用外置电源。6.该仪器可同步测量电压 电流 频率,并显示测试实时波形图。7.计算机将检测结果自动分析和生成电子文档(Word)。8.检测数据自动分析系统a)对A、B 、C三相相间进行短路阻抗相似性比较。b)还可以与铭牌上的短路阻抗(阻抗电压)进行比较。9.可自动生成Word电子文档,供保存和打印。10.该仪器完全满足电力标准DL/T1093-2008《电力变压器绕组变形的电抗法检测判断导则》的技术条件。十五、阻抗法主要技术参数1.测量精度:电压:0.2级 电流:0.2级 2.阻抗范围:0~3.电压测量范围:AC 25V~500V4.电流测量范围:AC 0.1A~10A5.工作湿度:0~80%6.同相测试重复率:99.9%7.测量仪器尺寸(长宽高)355X145X270(mm)8.仪器铝合金箱尺寸(长宽高)430X200X350(mm),线箱铝合金箱尺寸(长宽高)420X300X300(mm)9.总体重量:30Kg十六、阻抗法使用特点
