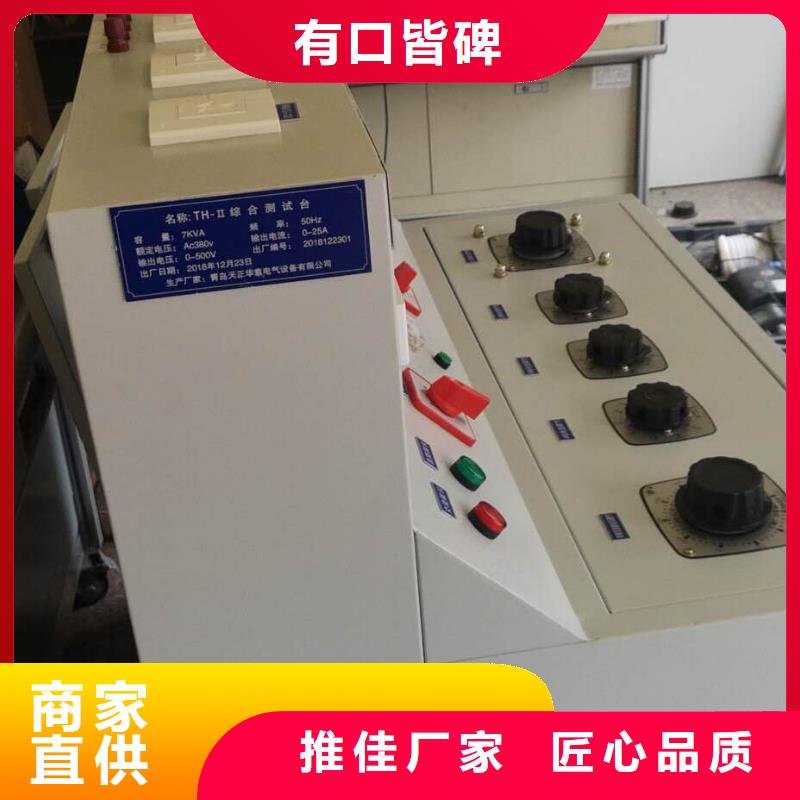

高低压开关柜通电试验台 概述高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源,便于对开关柜的检测,提高工作效率。二、技术参数:输入电源:三相四线AC380V输出电压及电流:1、三相AC100V输出(固定值)一组2、三相AC 0 – 10A输出(10A,可调值〉 一组3、交流电压输出三相AC 0 –450V,220V时,电流小于10A 一组4、直流操作电压输出 DC 0 - 260V 一组5、单相AC220V输出(接线柱)二组6、三相AC380V输出(固定值,接线柱) 一组7、单相24V,36V,110V,220V直流固定输出 一组8、带计时功能9、外形尺寸:550*750*800mm功能说明1、技术参数中2、3、4、项分别由独立的接触器控制,输出端为接线柱。根据用户特殊要求,参数中2、3、4、项,可以同时合闸,没有互锁。请用户注意使用中的要求。每次只能有一组电源输出工作。2、技术参数中1、5 、 6项不受接触器控制,只要总电源开关闭合,即可输出单相AC220V输出(固定值)、三相AC380V输出(固定值)。3、图二中的 “24V、36V、110V、220V为直流固定输出,根据客户测试的要求选择不同的直流电压。4、图二中的“分合闸控制”是用来代替高低压开关柜面板上的分合闸开关的,为了测试的方便,我公司将该开关集成在一个控制台上。需要联动控制时就将集成的分合闸开关并行接入到开关柜中,若不用联动控制则可以不用。五、操作说明以检验单相交流电压表为例:1、接通输入电源AC380V2、检查并确认接线是否,接通总电源开关3、将调压器回零,并按“合闸”钮4、再按面板上交流操作电压的“合闸”钮,缓慢调节输出调节旋扭,使电压升到要求值,观察电压表的情况。5、试验完毕后,先按面板上交流操作电压的“分”钮。然后,断开总电源开关
高低压开关柜通电试验台技术特点电气隔离——电源输入输出完全隔离,开关操作回路的单端接地不会形成接地短路。高频开关电源——稳定 采用高频开关电源技术,输出电压的稳定性高,纹波系数小,完全克服传统整流电源加上负载电压便瞬时下垮的问题。大功率直流源——可靠产品瞬时电流达到20A,过流过压保护齐全,并具备交直流储能输出接口。能可靠运用本产品直接进行高压开关的动作电压试验。 美观轻便坚固——耐用产品采用铝合金机箱,外形美观,小巧轻便,结构牢固,能承受频繁运输、装卸、搬动产生震动与冲击。现场接线、操作简单,能保证野外环境可靠工作。技术指标输入电源:AC220V±10% 50Hz直流输出:0~270V 连续可调20 A额定电流:10A 瞬时电流:20A 纹波系数:<1%电压稳定度:<1%环境温度:-20~50℃环境湿度:≤75%RH仪器重量:4.5kg
